డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్: ఒకదాన్ని ఎంచుకోవడానికి ముందు మీరు ఏమి తెలుసుకోవాలి?

1. డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్ అంటే ఏమిటి?

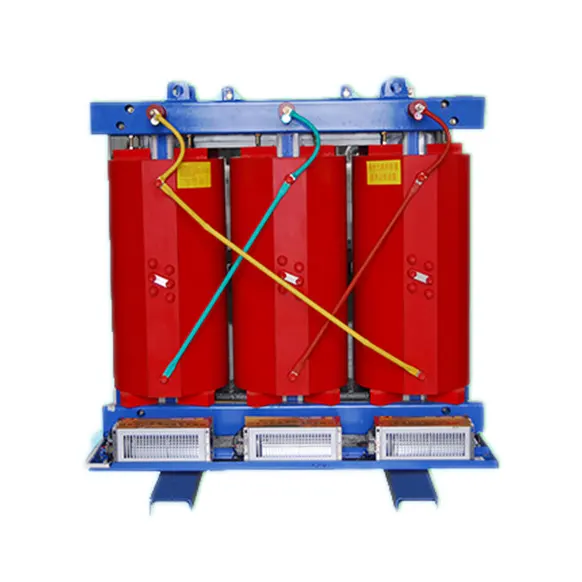

ఎ పొడి రకం ట్రాన్స్ఫార్మర్ ఇన్సులేషన్ లేదా శీతలీకరణ కోసం ద్రవ (చమురు) ఉపయోగించకుండా విద్యుదయస్కాంత ప్రేరణ ద్వారా శక్తిని బదిలీ చేసే స్టాటిక్ ఎలక్ట్రికల్ పరికరం. బదులుగా, దాని కోర్ మరియు వైండింగ్‌లు ఎపోక్సీ లేదా పాలిస్టర్ రెసిన్ వంటి ఘన నిరోధక పదార్థాలలో కప్పబడి ఉంటాయి మరియు సహజ లేదా బలవంతంగా గాలి ప్రసరణ ద్వారా వేడిని వెదజల్లుతుంది.

ఈ డిజైన్ చమురు లీక్‌లు మరియు మంటల ప్రమాదాన్ని పూర్తిగా తొలగిస్తుంది, ఇండోర్ ఇన్‌స్టాలేషన్‌లు, దట్టంగా ఆక్రమించబడిన భవనాలు మరియు పర్యావరణ సున్నితమైన ప్రాంతాలకు డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్‌లను ఇష్టపడే ఎంపికగా చేస్తుంది.

2. కీలక ప్రయోజనాలు & సాధారణ అప్లికేషన్లు

సాధారణ అప్లికేషన్లు:

ఆసుపత్రులు, డేటా సెంటర్లు, ఎత్తైన భవనాలు
పారిశ్రామిక మొక్కలు (రసాయనాలు, వస్త్రాలు, మైనింగ్)
పునరుత్పాదక శక్తి వ్యవస్థలు (ఆన్‌షోర్ విండ్, సోలార్)
మెరైన్ మరియు ఆఫ్‌షోర్ ప్లాట్‌ఫారమ్‌లు (తగిన ఎన్‌క్లోజర్‌లతో)
గుర్తుంచుకోవలసిన పరిమితులు:
చమురుతో నిండిన ట్రాన్స్‌ఫార్మర్‌ల కంటే అధిక ప్రారంభ ధర
తక్కువ వేడి వెదజల్లే సామర్థ్యం - సాధారణంగా ప్రామాణిక డిజైన్లలో ~2,000 kVA కంటే తక్కువ రేటింగ్‌లకు పరిమితం చేయబడింది
కొన్ని సందర్భాల్లో కొంచెం ఎక్కువగా వినిపించే శబ్దం

3. రెండు ప్రధాన రకాలు: VPI vs. కాస్ట్ కాయిల్

ఎంపిక చిట్కా: మీ సైట్‌లో అధిక తేమ, తినివేయు వాయువులు లేదా తరచుగా వాష్ డౌన్‌లు ఉంటే, కాస్ట్ కాయిల్‌ని ఎంచుకోండి. శుభ్రమైన, పొడి ఇండోర్ పరిసరాల కోసం, VPI ఉత్తమ విలువను అందిస్తుంది.

4. కీ ఎంపిక పారామితులు

మీరు ట్రాన్స్‌ఫార్మర్‌ని పేర్కొనే ముందు వీటిని సరిగ్గా పొందండి.

5. ఇన్‌స్టాలేషన్ & కమీషనింగ్ ఎసెన్షియల్స్

ఇన్‌స్టాలేషన్ అలసత్వంగా ఉంటే మంచి ట్రాన్స్‌ఫార్మర్ అకాలంగా విఫలమవుతుంది. ఈ క్లిష్టమైన పాయింట్లను అనుసరించండి.

స్థానం & క్లియరెన్స్

• తినివేయు వాయువులు, కారుతున్న నీరు మరియు వరద ప్రమాదం లేకుండా పొడి, బాగా వెంటిలేషన్ ఉన్న ప్రదేశంలో ఇన్‌స్టాల్ చేయండి.

• గాలి ప్రసరణ కోసం ఎన్‌క్లోజర్ చుట్టూ కనీసం 12–18 అంగుళాలు (30–45 సెం.మీ.) క్లియరెన్స్‌ని నిర్వహించండి.

ఫౌండేషన్ & మౌంటు

• పూర్తి బరువుకు మద్దతు ఇవ్వగల స్థాయి, వైబ్రేషన్-రెసిస్టెంట్ బేస్ మీద ఉంచండి.

• ఫ్లోర్ రెసొనెన్స్ సాధ్యమైతే యాంటీ-వైబ్రేషన్ ప్యాడ్‌లను ఉపయోగించండి.

ఎలక్ట్రికల్ కనెక్షన్లు - చేయవలసినవి

• టెర్మినల్‌లకు ఫ్లెక్సిబుల్ కాపర్/ఆలు లింక్‌లను ఉపయోగించండి - ఇది బుషింగ్‌లను లాగకుండా మెకానికల్ ఒత్తిడిని నిరోధిస్తుంది.

• మాన్యువల్‌లో పేర్కొన్న టార్క్ విలువలకు అన్ని బోల్ట్ కనెక్షన్‌లను బిగించండి. అతిగా బిగించడం థ్రెడ్‌లను దెబ్బతీస్తుంది; తక్కువ బిగించడం హాట్ స్పాట్‌లకు కారణమవుతుంది.

• ఎర్తింగ్: ఎన్‌క్లోజర్ మరియు న్యూట్రల్ పాయింట్ రెండింటినీ స్టేషన్ ఎర్త్ గ్రిడ్‌కు గట్టిగా కనెక్ట్ చేయండి.

ముందస్తు కమీషన్ తనిఖీలు

ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్: మెగోహమ్మీటర్ (500 V లేదా 1000 V స్కేల్) ఉపయోగించండి. కనిష్ట ఆమోదయోగ్యమైన విలువ: రేట్ చేయబడిన వోల్టేజీకి ప్రతి kVకి 2 MΩ. తక్కువగా ఉంటే, శక్తినిచ్చే ముందు వైండింగ్‌లను ఆరబెట్టండి.
అన్ని అంతర్గత ముగింపులు నేమ్‌ప్లేట్ రేఖాచిత్రంతో సరిపోలుతున్నాయని ధృవీకరించండి.
ప్రత్యక్ష ప్రసారం చేయడానికి ముందు ఫ్యాన్ ఆపరేషన్ మరియు థర్మోస్టాట్/థర్మిస్టర్ అలారాలను పరీక్షించండి.

6. రోజువారీ ఆపరేషన్ & నిర్వహణ - నిజమైన పని

గుర్తుంచుకోండి: తక్కువ నిర్వహణ అంటే నిర్వహణ లేదు. 20-30 సంవత్సరాల సేవా జీవితానికి కొంచెం శ్రద్ధ చాలా దూరం చేస్తుంది.

శుభ్రపరచడం - #1 ప్రాధాన్యత

పొడి-రకం ట్రాన్స్‌ఫార్మర్‌లకు దుమ్ము చేరడం అనేది ఒకే అతిపెద్ద శత్రువు. ఇది వేడిని బంధిస్తుంది, పాక్షిక ఉత్సర్గను ప్రోత్సహిస్తుంది మరియు విద్యుద్వాహక బలాన్ని తగ్గిస్తుంది.

కనీసం సంవత్సరానికి ఒక్కసారైనా శుభ్రపరచండి - తరచుగా మురికి లేదా పారిశ్రామిక ప్రాంతాలలో.
లోహ రహిత నాజిల్‌తో వాక్యూమ్ క్లీనర్‌ను ఉపయోగించండి లేదా <25 psi (170 kPa) వద్ద పొడి కంప్రెస్డ్ గాలి – ఎప్పుడూ అధిక పీడనాన్ని ఉపయోగించవద్దు, ఇది ఇన్సులేషన్‌ను దెబ్బతీస్తుంది లేదా ధూళిని లోతుగా బలవంతం చేస్తుంది.

విజువల్ & మెకానికల్ తనిఖీలు (ప్రతి 6–12 నెలలకు)

ఇన్సులేషన్ మానిటరింగ్

• ప్రతి సంవత్సరం (లేదా ప్రధాన పని తర్వాత) ఇన్సులేషన్ రెసిస్టెన్స్ విలువలను రికార్డ్ చేయండి.

• మునుపటి రీడింగ్‌లతో సరిపోల్చండి - సంపూర్ణ విలువ ఇప్పటికీ కనిష్ట స్థాయి కంటే ఎక్కువగా ఉన్నప్పటికీ స్థిరమైన క్రిందికి వచ్చే ట్రెండ్ ఒక హెచ్చరిక సిగ్నల్.

7. సాధారణ లోపాలు & ఆచరణాత్మక నివారణలు

8. త్వరిత సూచన - ఎంపిక చెక్‌లిస్ట్

1. ☐ లోడ్ లెక్కింపు + 20‑25% మార్జిన్

2. ☐ వోల్టేజ్ రేటింగ్ మ్యాచ్ సిస్టమ్

3. ☐ ఇన్సులేషన్ క్లాస్ - F లేదా H, పరిసరం ఆధారంగా

4. ☐ రకం - VPI (క్లీన్ ఇండోర్) vs కాస్ట్ కాయిల్ (కఠినమైనది)

5. ☐ IP రేటింగ్ – IP20 (ఇండోర్) / IP23+ (అవుట్‌డోర్/వెట్)

6. ☐ శీతలీకరణ - సహజ లేదా ఫ్యాన్-సహాయం

7. ☐ క్లియరెన్స్, వెంటిలేషన్ మరియు ఫ్లోర్ లోడ్ ధృవీకరించబడింది

8. ☐ ఎర్తింగ్ మరియు టార్క్ విలువలు డాక్యుమెంట్ చేయబడ్డాయి

A పొడి రకం ట్రాన్స్ఫార్మర్భద్రత, విశ్వసనీయత మరియు పర్యావరణ అనుకూలతలో పెట్టుబడి. ఫీల్డ్‌లో దాని విజయం నేమ్‌ప్లేట్‌పై తక్కువ ఆధారపడి ఉంటుంది మరియు మూడు ఆచరణాత్మక ఎంపికలపై ఆధారపడి ఉంటుంది:

• వాస్తవిక మార్జిన్‌లు మరియు పర్యావరణ పరిరక్షణతో ఎంచుకోండి.

• జాగ్రత్తగా ఇన్‌స్టాల్ చేయండి - మంచి కనెక్షన్‌లు మరియు మంచి గాలి.

• రెగ్యులర్ క్లీనింగ్ మరియు ట్రెండ్ ఆధారిత పర్యవేక్షణతో నిర్వహించండి.

ఈ మూడు పనులను బాగా చేయండి మరియు మీ డ్రై-టైప్ ట్రాన్స్‌ఫార్మర్ దశాబ్దాల ఇబ్బంది లేని సేవను అందిస్తుంది.
